PE薄膜添加剂大全：抗UV、防静电、增滑剂的科学配比

需要明确的是，“科学配比”并非一个固定的数字，而是一个根据薄膜的用途、基材树脂、加工工艺、成本预算以及法规要求（如食品接触） 进行动态优化的过程。

以下为您系统梳理PE薄膜常用添加剂的核心信息、作用机理及配比设计的科学逻辑。

一、 PE薄膜添加剂体系概述

PE薄膜的性能主要通过添加各类“母粒”或“功能性母料”来实现。一个高性能薄膜配方，往往是多种添加剂的协同体系，需重点考虑它们之间的相互影响。

抗UV剂

主要作用：吸收或猝灭紫外线，防止PE分子链断裂（光氧化），延长户外使用寿命。

常用物质举例：受阻胺光稳定剂、苯并三唑类、二苯甲酮类

关键考量：与抗氧化剂协同；有些品种有迁移性；可能影响薄膜颜色。

防静电剂

主要作用：在薄膜表面形成导电层，导走静电荷，防止吸尘、电击或影响后道加工。

常用物质举例：乙氧基胺类、甘油酯类、长久性抗静电剂（如碳纳米管、离子液体）

关键考量：分为迁移型（常用）和长久型；受湿度影响大；可能影响印刷和复合。

增滑剂/开口剂

主要作用：降低薄膜表面摩擦系数，便于高速包装和卷取，防止膜与膜之间粘连。

常用物质举例：芥酸酰胺、油酸酰胺、二氧化硅

关键考量：迁移到表面起作用；添加过量可能导致“喷霜”；影响印刷和热封。

抗粘连剂

主要作用：在薄膜表面形成微观粗糙度，防止光滑表面在高压下贴合。

常用物质举例：合成二氧化硅、硅藻土、陶瓷微球

关键考量：常与增滑剂并用；粒径和分散性是关键。

抗氧化剂

主要作用：在加工（热氧化）和使用中捕获自由基，防止PE降解、黄变。

常用物质举例：受阻酚类（如1010, 1076）、亚磷酸酯类（如168）

关键考量：加工稳定剂和长效稳定剂并用，构成“协同包”。

二、 科学配比逻辑与通用范围

核心原则：在满足性能要求的前提下，使用更低有效剂量。

以下是工业实践中各类添加剂在LDPE/LLDPE/HDPE薄膜中的典型添加范围（以树脂质量为100份计，单位：ppm或百分比）：

1. 抗UV剂体系

典型配比：0.1% - 0.5% (即 1000 - 5000 ppm)

科学逻辑：

厚度与寿命：户外用途（如地膜、篷布）要求高，需加至上限甚至更高；短期遮光膜可减少。

协同作用：HALS（受阻胺光稳定剂） 常与 UV吸收剂（如苯并三唑） 并用，产生“1+1>2”的效果，比例通常为1:1至2:1。

厚度影响：薄膜越薄，单位面积保护越难，常需相对更高的添加量。

示例配方（长效农用地膜）：

PE树脂: 100份

HALS 770: 0.2% - 0.3%

UV吸收剂 326: 0.1% - 0.15%

总抗UV体系: ~0.35% - 0.45%

2. 防静电剂

典型配比：0.05% - 0.3% (即 500 - 3000 ppm)

科学逻辑：

起效与持久：迁移型防静电剂需要迁移到表面，添加量过低无效，过高可能“喷霜”或析出。0.1%-0.2%是常见有效窗口。

湿度依赖：在干燥环境下，需要更高的添加量才能达到相同的表面电阻率。

工艺影响：吹膜冷却效率高，有利于防静电剂快速迁移定型。

示例配方（电子包装膜）：

PE树脂: 100份

GMS（甘油硬脂酸酯）类防静电剂: 0.15% - 0.25%

注意： 如需长久抗静电，需添加3%-10%的长久性抗静电剂（如离子聚合物），成本高，工艺复杂。

3. 增滑剂/开口剂体系

典型配比：

增滑剂（芥酸酰胺等）: 0.05% - 0.15% (500 - 1500 ppm)

开口剂（二氧化硅等）: 0.05% - 0.2% (500 - 2000 ppm)

科学逻辑：

平衡艺术：增滑剂降低摩擦系数（COF），开口剂提供物理隔离。两者常按 1:1 至 1:2 的比例添加。

“时效性”：增滑剂迁移需要时间，刚下线的薄膜COF可能较高，存放24-48小时后达到更佳。

过量风险：超过0.2%的酰胺类增滑剂极易导致“喷霜”，严重影响印刷和复合。

示例配方（高速包装膜）：

PE树脂: 100份

芥酸酰胺: 0.08%

合成二氧化硅（4-6μm）: 0.12%

总滑爽/开口体系: 0.2%

三、 综合配方示例与协同/对抗关系

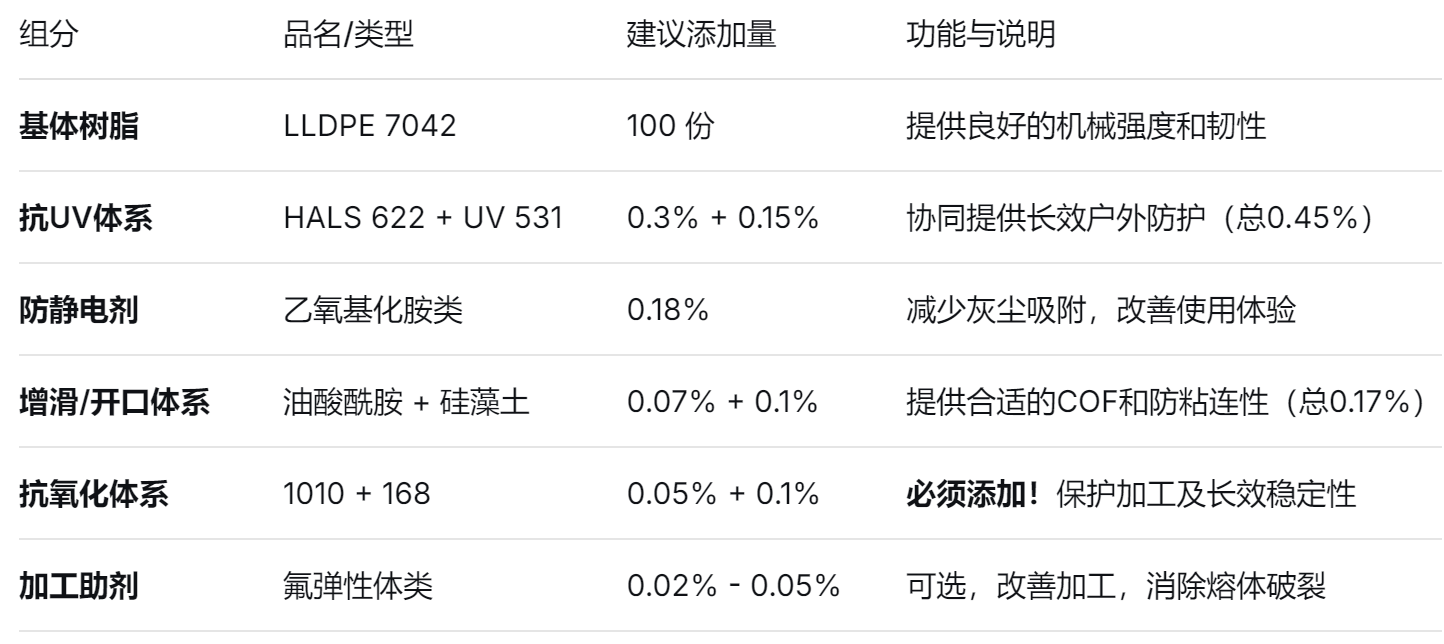

案例：设计一款用于户外设备防尘罩的PE薄膜（要求：抗紫外线、防静电、易展开）

至关重要的相互作用：

协同作用：抗氧化剂 + 抗UV剂是黄金搭档，共同抵御热氧化和光氧化。

潜在对抗：

防静电剂 vs 增滑剂：两者都是表面迁移性物质，可能在表面“竞争席位”，影响各自效率。需通过实验找到平衡点。

无机开口剂 vs 其他：高添加量的二氧化硅可能影响薄膜的透明度和力学性能。

添加剂 vs 后加工：过量的酰胺类会严重损害薄膜的印刷适性和复合强度。

四、 配比确定流程（黄金法则）

定义需求：明确薄膜的用途、性能指标（如户外寿命几年、表面电阻要求、动/静摩擦系数目标）、加工方式及法规门槛。

基础配方：从树脂供应商或添加剂供应商提供的推荐起始配方开始。

实验室试验：通过吹膜小试，系统调整单一变量，测试薄膜的光学性能、摩擦系数、表面电阻、黄变指数、力学性能等。

中试放大：在小型生产线上验证，考察加工稳定性（如析出、模口积料）和性能重现性。

确定：综合考虑性能、成本和工艺窗口，确定商业化配方。务必进行老化试验（如QUV）和长期存储试验，观察性能变化。

提醒： 任何好的配方都离不开优质的分散和混合。强烈建议使用经过良好预分散的功能母粒，而不是直接添加粉末，这是保证性能均匀稳定、减少生产问题的经济有效途径。在实际操作前，务必咨询专业的添加剂供应商，获取匹配您基材和工艺的具体产品与技术方案。
